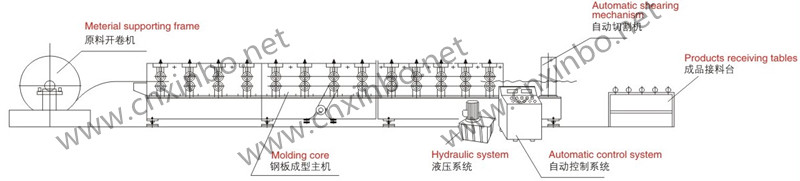

1. Блок-схема обработки
Ручной разматыватель — Входной участок — Профилегибочная машина — Автоматический механизм резки – Шкаф компьютерного управления — Выходные столы
2.Основные параметры профилегибочной машины:
|
Подходит для обработки |
Цветной стальной лист; Оцинкованный лист; Алюминиевый лист; |
||
|
Ширина сырья |
индивидуальный |
||
|
Ролики |
индивидуальный |
||
|
Размеры |
Около 6500*1550*1200 мм |
||
|
Власть |
3+3кВт |
||
|
Толщина листа |
0,3-0,8 мм как обычно; |
||
|
Материал режущего лезвия |
Кр12 |
||
|
Диаметр ролика |
индивидуальный |
||
|
Напряжение |
380 В, 50 Гц, 3 фразы или по желанию заказчика; |
||
|
масса |
О 3Т |
||
|
Производительность |
10-15м/мин |
||
|
Система управления |
Автоматически контролируется компьютером |
||
|
Детальные изображения |
|||
|
Разматыватель
|
Он используется для поддержки стального рулона и его поворотного разматывания. стальная катушка разматывается автоматически. Грузоподъемность: 5 т Внутренний диаметр: 450-508 мм
|
||
|
Входной пляж
|
Поместите сырье (стальную пластину) через пляж для производства и Процесс, он может гарантировать, что продукты будут аккуратными, параллельными и все единообразие. Пожалуйста, обратитесь к правилам оборудования. знать функцию определения местоположения углового железа. |
||
|
Ролики
|
Для получения высококачественной продукции наша машина оснащена сварной стальной рамой, мотор-редуктором с преобразованием частоты переменного тока, цепной передачей, полировкой поверхности роликов, твердым покрытием, термообработкой и хромовым покрытием. Толщина хромированного покрытия валика: 0,05 мм. |
||
|
Шкаф компьютерного управления
|
Для управления используется ПЛК. Длина целевой детали регулируется и регулируется. цифру можно регулировать. Вычисленный режим имеет два режима: автоматический. и ручной. Система проста в эксплуатации и использовании.
|
||
|
Гидравлическая станция
|
Он выводится шестеренчатым насосом после заливки гидравлического масла в гидросистему. бак гидравлического масла, насос может управлять гидравлическим цилиндром для реализации функция резки. Система включает в себя комплект гидравлического бака, комплект Шестеренчатый насос, две гидравлические трубки и два комплекта электромагнитных клапанов. Мощность насоса: 4 кВт Гидравлическое масло: 40# |
||
|
Режущий механизм
|
Он использует гидравлический привод и автоматическое расположение для определения измерить и разрезать целевые продукты. Материал лезвий: Cr12. Компоненты: Содержит один комплект режущих инструментов, один гидравлический бак и один режущий станок. |
||
3. Краткое описание
Эта машина в основном используется для производства различных кровельных панелей и скрытых кровельных панелей. Она заменяет традиционную машину для прессования кровельных панелей. Вся машина управляется импортным ПЛК и может использоваться с другой машиной для прессования плитки. Вспомогательное оборудование обеспечивает непрерывное производство в любую погоду.
Машина оснащена полностью автоматическим компьютерным управлением и автоматическим производственным оборудованием. Рабочие вводят нужные данные листа в компьютерный контроллер, нажимают одну клавишу для запуска и начинают работу. машина будет автоматически производить. После достижения заданной длины листа машина автоматически отрежет его с точным размером резки и небольшим диапазоном ошибок. После завершения резки рабочие могут отсортировать готовый лист. Удобен для строительства и монтажа.
Изготовленная профилированная пластина решила проблему протечки крыши, свойственную обычным сериям профилированных пластин. Соединение профилированных пластин нарушило традиционное соединение крыши с помощью болтов. Метод установки предполагает запирание на 180 градусов. более совершенный эффект водонепроницаемости крыши.

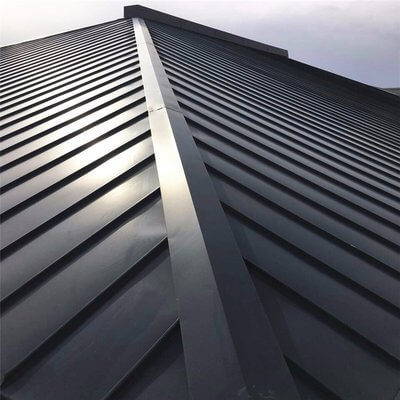

4. Окончательный вид продукта.
Эта машина имеет различные характеристики. Если вы заинтересованы, вы можете позвонить по телефону +86-18931703260 или отправить чертежи на мой почтовый ящик serena@cnxinbo.net.
